變電所是電力系統中進行電壓變換、電能分配和控制的關鍵節點，其穩定高效運行依賴于一系列精密協調的電氣與機械設備。這些設備共同構成了變電所的主體，承擔著接收、轉換、保護和分配電能的重要職責。

一、 主要電氣設備
電氣設備是變電所實現其核心電能處理功能的“心臟”與“脈絡”。

1. 變壓器：變電所的核心設備。其作用是根據電網需求，升高或降低電壓等級。主變壓器負責不同電壓等級電網之間的能量交換，站用變壓器則為變電所自身提供低壓操作和生活用電。
2. 開關設備：用于電路的接通、分斷和控制。主要包括：

• 斷路器：能在正常和故障（如短路）狀態下切斷或接通高壓電路，是主要的保護和控制電器。

• 隔離開關：用于在設備檢修時形成明顯的空氣絕緣間隔，保證安全。它不具備滅弧能力，不能帶負荷操作。

• 負荷開關：介于斷路器和隔離開關之間，可以接通和分斷正常的負荷電流，具有一定的滅弧能力。

1. 互感器：分為電壓互感器和電流互感器。它們將高電壓、大電流按比例變換成標準的低電壓、小電流，供測量儀表、繼電保護及自動裝置使用，同時實現了高壓設備與二次系統的電氣隔離，保障人身和設備安全。
2. 無功補償裝置：如并聯電容器組、靜止無功補償器等，用于改善電網功率因數，調節電壓，提高電網輸送效率和穩定性。
3. 防雷及接地設備：包括避雷針、避雷器，用于防止直擊雷和雷電波入侵；以及龐大的接地網，確保故障電流安全泄入大地，保障人身安全和設備電位穩定。
4. 繼電保護及自動裝置：變電所的“神經系統”。實時監測電氣參數，在發生故障時能快速、準確地切除故障設備，并具備自動重合閘、備用電源自投等功能，最大限度保障供電連續性。
5. 直流電源系統：為控制、保護、信號及事故照明等提供可靠的不間斷電源，是變電所安全操作的“生命線”。

二、 主要機械設備（輔助及配套設施）
機械設備為電氣設備的安裝、運行、維護及人員作業提供物理支撐和環境保障。

1. 構架與基礎：包括戶外母線構架、設備支架、變壓器基礎等鋼結構或混凝土結構，是所有電氣設備的安裝載體，必須具有足夠的機械強度和穩定性。

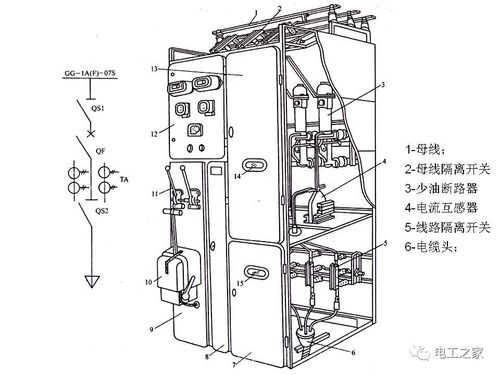

2. 配電裝置：電氣設備按主接線要求進行空間布置的集合體。根據形式可分為：

• 戶外配電裝置：設備布置在露天場地，需考慮防風、防雨、防腐蝕。

• 戶內配電裝置：設備布置在建筑物內，結構緊湊，受環境氣候影響小。

• 氣體絕緣金屬封閉開關設備：將斷路器、隔離開關、互感器等高壓元件密封在充有絕緣氣體的金屬殼體內，占地面積小，可靠性高。

1. 電纜及母線：連接各電氣設備的“血管”。母線用于匯集和分配電能；電力電纜、控制電纜則用于設備間的能量傳輸和信號傳遞。
2. 通風與冷卻設備：變壓器、電抗器等設備運行時會產生大量熱量。強制風冷系統、油泵、散熱器等機械設備用于保證設備在允許溫度下正常運行。
3. 消防設備：包括自動火災報警系統、變壓器油坑、滅火器、固定式滅火裝置（如水噴霧、氣體滅火系統）等，是變電所安全運行的重要防線。
4. 起重與運輸設備：如橋式起重機、電動葫蘆、運輸軌道等，用于大型設備（如變壓器）的安裝、檢修和更換。
5. 其他輔助設施：包括房屋建筑（控制室、配電室）、排水系統、照明系統、安防監控系統等，為變電所的運行維護提供全面的環境支持。

****
變電所的電氣設備與機械設備并非孤立存在，而是緊密集成、協同工作的有機整體。電氣設備執行核心的電能變換與控制功能，機械設備則為電氣功能提供物理平臺、環境保護和安全支撐。隨著智能電網技術的發展，一次設備智能化、二次設備網絡化、輔助系統集成化已成為趨勢，兩者之間的界限也日益融合，共同朝著更高效、更可靠、更智能的方向演進，以支撐現代電力系統的安全穩定運行。
